Введение

Сенсорные экраны в конструкции платежных терминалов, информационных киосков и торговых автоматов применяются уже давно, по крайней мере лет тридцать. В первых устройствах в качестве дисплея использовались ЭЛТ. В настоящее время в платежных терминалах применяются TFT ЖК-дисплей и сенсорная панель на основе резистивной или емкостной технологии. В настоящее время в основном используются емкостные технологии — поверхностно-емкостная или проекционно-емкостная. Другие технологии сенсорных панелей в платежных терминалах, тем более уличного применения, не используются, поскольку явно проигрывают по комплексу параметров емкостной технологии.

Проблема уличных терминалов, как, впрочем, и любого неохраняемого оборудования, устанавливаемого на улице, — вандализм. Любое оборудование, установленное на улице, требует защиты, с одной стороны, от воздействия атмосферных осадков, а с другой — от неадекватного и агрессивного поведения потенциальных пользователей. Механическим атакам подвергается как сам корпус терминала, так и его экран. Самой уязвимой частью любого платежного терминала с точки зрения вандализма является экран. Стоимость платежного терминала составляет несколько тысяч долларов. При механическом повреждении экрана, как правило, выходит из строя не только сенсорная панель, но и сам ЖК-дисплей. Стоимость восстановления терминала получается довольно высокой.

Антивандальность проекционно-емкостных экранов обеспечивается использованием дополнительного защитного стекла. В частности, сенсорные экраны ZYPOS компании Zytronic позволяют накладывать на поверхность экрана дополнительное защитное стекло толщиной до 20 мм, которое обеспечивает полную защиту как сенсорной панели, так и TFT ЖК-дисплея.

Технология проекционно-емкостных сенсорных панелей

Существуют два типа емкостных сенсорных технологий — поверхностно-емкостная (Surface Capacitive) и проекционно-емкостная (Projected Capacitive Touch, PCT). Сенсорный экран, созданный на базе поверхностно-емкостной технологии, состоит из однородного проводящего слоя (как правило, ITO), нанесенного на стеклянную панель. Электроды, расположенные вокруг краев панели, равномерно распределяют низкое тестовое напряжение по проводящему слою, создавая однородное электрическое поле. Прикосновение к экрану изменяет однородность электрического поля. По углам поверхности расположены точки измерения тока утечки. Контроллер измеряет изменение электрического тока и вычисляет местоположение прикосновения.

На работу емкостного экрана не влияет попадание на поверхность грязи, пыли, жидкости, конденсата. Экран c поверхностно-емкостной технологией реагирует только на прикосновение пальца и не функционирует от прикосновения руки в перчатке или какого-либо предмета. Антивандального варианта экрана на основе поверхностно-емкостной технологии в настоящее время не существует.

Название технологии — «проекционно-емкостная» — не совсем адекватно отражает ее суть. Скорее всего, это связано с выбором подходящей аббревиатуры при патентовании. Название лишь акцентирует внимание на том, что сенсорная структура незаметна для глаза. Реально это сетчатая структура. Используется микропроволочная координатная сетка с шагом 250 мкм и толщиной проволочек всего 10 мкм. Очевидно, что при такой апертуре сама структура сетки практически не видна. А вот сплошная, хотя и практически прозрачная пленка ITO (In2O3), тем не менее, имеет коэффициент пропускания вместе со стеклом менее 85%. Технологию Projected Capacitive Touch использует в настоящее время ряд компаний, производящих сенсорные панели, в том числе EloTouchSystem, 3M и Zytronic.

Эта технология сенсорного ввода обеспечивает бoльшие по сравнению с поверхностно-емкостной технологией чувствительность, точность и линейность, что позволяет расширить область применения сенсорных панелей. В частности, наличие большей чувствительности и точности проекционно-емкостной панели позволяет установить перед ее фронтальной поверхностью дополнительное защитное антивандальное стекло и при этом полностью сохранить функциональность устройства (рис. 1). Ни одна другая сенсорная технология в настоящее время не позволяет это сделать.

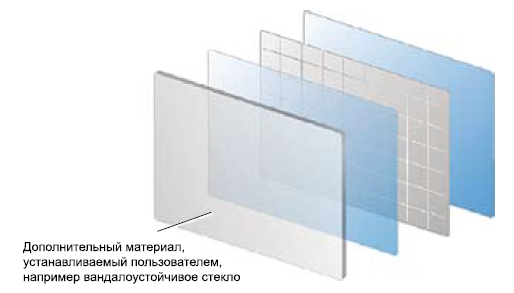

Рис. 1. Структура проекционно-емкостного сенсорного экрана с антивандальным стеклом

Панель (рис. 2) имеет высокое разрешение, великолепную прозрачность, отличную линейность и точность; кроме того, касание можно производить пальцем или рукой в перчатке. Панель также поддерживает многоточечный ввод.

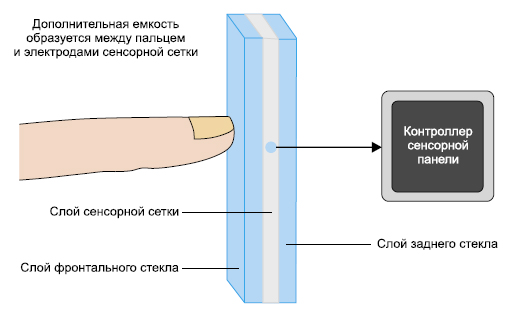

Рис. 2. Система сенсорной проекционно-емкостной панели

Проекционно-емкостные сенсорные экраны серии ZYPOS

Сенсорный экран серии ZYPOS представляет собой триплексную структуру, состоящую из двух тонких стеклянных подложек из незакаленного стекла и ламинированного между ними слоя сетки из тонкопленочных медных проводников. Ширина проводников — 10 мкм, шаг сетки — 250 мкм. Общая толщина триплекса — 3 мм. С фронтальной стороны триплекса нанесена антибликовая пленка. Сетка проводников является системой датчиков (антенной), которые через гибкий шлейф присоединяются к плате управляющего контроллера. Плата контроллера осуществляет сканирование сеточной емкостной структуры, обнаруживает факт касания поверхности, определяет координаты точки касания, конвертирует их в цифровые значения и передает их через интерфейсы RS-232 или USB в хост-контроллер. Сенсорная панель может быть использована и в приборах, которые не требуют антивандальной защиты, например цифровых осциллографах с GUI-интерфейсом.

В исходном виде конструкция сенсорной панели ZYPOS не имеет достаточной прочности. Производитель в документации указывает, что конструкция панели соответствует требованиям IP67 (то есть по пыле- и влагозащите). Это не совсем корректно: сенсорная панель не является функционально законченным прибором, который можно эксплуатировать автономно. Тем более что она не имеет корпуса. Очевидно, что плата контроллера со шлейфом не могут быть устойчивы к влаге и пыли. Некорректно употреблять определение класса исполнения для электронного компонента: это сбивает с толку пользователя. А при использовании дополнительного защитного стекла и размещении сенсорной панели внутри корпуса платежного терминала этот параметр тем более не имеет смысла.

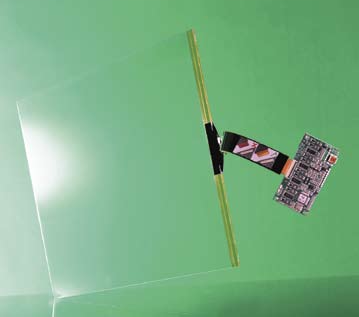

Рис. 3. Внешний вид сенсорного экрана и контроллера Zytronic серии ZYPOS

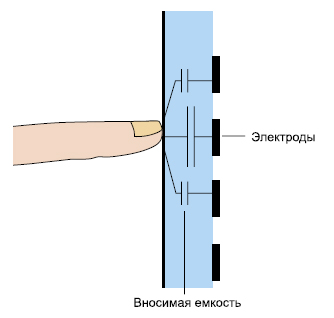

На рис. 4 показан принцип работы проекционно-емкостной панели. Прикосновение пальца оператора к лицевой стороне стекла вызывает изменение емкости системы проволочных проводников. Это изменение фиксируется управляющим контроллером, координаты передаются в материнскую плату. Хост реализует визуальную обратную связь, перемещая изображение курсора на дисплее в точку касания. Проекционно-емкостные экраны не имеют дрейфа калибровки и калибруются всего один раз при установке на дисплей.

Управляющий контроллер поддерживает интерфейсы RS-232 и USB2.0. Программные драйверы панели поддерживают работу в операционных системах Win 2000, Win XP, Win Xpe, Win Vista, Win CE и Linux. Протокол обмена между управляющим контроллером и персональным компьютером является открытым и может быть использован для написания собственного драйвера под любую операционную систему.

При сканировании используется задающий генератор. Изменение емкости вызывает отклонение частоты, которая измеряется контроллером.

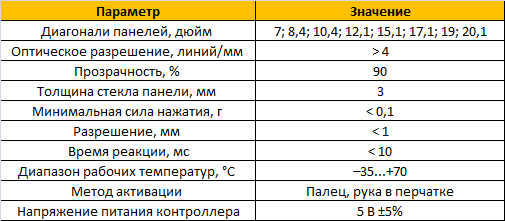

Основные технические характеристики проекционно-емкостных сенсорных экранов ZYPOS приведены в таблице. Следует заметить, что эти параметры относятся к панели без антивандального дополнительного стекла.

Рекомендации по применению

Необходимо осторожно обращаться с сенсорной панелью при монтаже, чтобы не повредить шлейф и контроллер, а также стеклянную поверхность. Нужно тщательно выполнять инструкции при установке. Особое внимание следует уделить правильному заземлению платы контроллера. При неудачном и неправильном заземлении возможна неустойчивая работа устройства. Калибровка и установка чувствительности производится только один раз при установке. В дальнейшем програм-мными методами обеспечивается коррекция чувствительности в зависимости от параметров окружающей среды, а также наличия некритичного слоя грязи на сенсорной поверхности. При монтаже внутри корпуса терминала и при использовании дополнительного антивандального стекла сенсорная панель автоматически защищена от действия воды, пыли и грязи. Однако наличие проводящей грязи на антивандальном стекле может привести к ухудшению чувствительности сенсорной панели. Следует учитывать, что в условиях сильных внешних электромагнитных полей также возможна неустойчивая работа устройства. При соблюдении правильных условий монтажа и эксплуатации продукция ZYPOS обеспечивает надежную работу в широком температурном диапазоне.

Выводы

Проекционно-емкостные сенсорные экраны обладают рядом преимуществ, особенно важных для использования их в уличных торговых автоматах, информационных киосках и платежных терминалах. Возможность обеспечения повышенной антивандальности позволяет минимизировать затраты на техническое обслуживание установленного на улице оборудования и увеличить его прибыльность. Проекционно-емкостная технология обеспечивает и многоконтактную чувствительность (multi-touch). Поддержка multi-touch позволяет осуществлять жестовые манипуляции, которые расширяют и улучшают комфортность графического интерфейса пользователя.

Компания Zytronic Displays Ltd. выпускает сенсорные экраны и в соответствии с требованиями заказчика. В этом случае можно изменять толщину стекла до 6 мм, либо стекло может быть закаленным. Диагональ заказных сенсорных экранов может быть до 82 дюймов с различными оптическими фильтрами, например с круговой поляризацией или с антибликовой пленкой.
