15 февраля 2017 Согласно патенту Apple № 9570002 под названием «Интерактивная дисплейная панель с инфракрасными диодами», поданная в июне 2014 года, микро-LED (light-emmiting diode) сенсорные датчики, интегрированные в LED-матрицу дисплея, могут использоваться вместо стандартных ёмкостных сенсоров если не для обычной функции тачскрина распознавать касание, то, как минимум, для сканирования отпечатков пальцев.

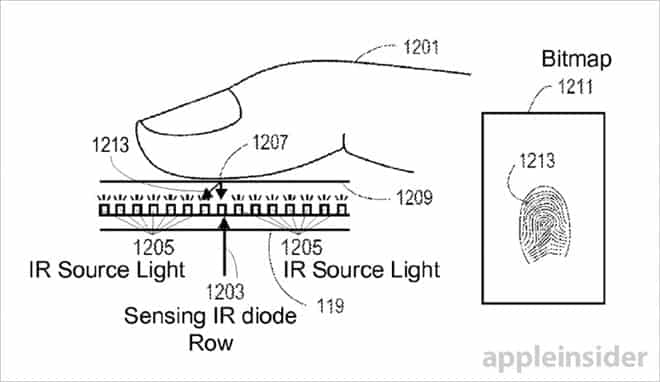

Дактилоскопический сенсор представляет собой отдельные ряды инфракрасных светодиодов и ряды фотодиодов, чувствительных к инфракрасному излучению. Т.е. принцип такой же, как у сенсорных ИК-рамок. Только светодиоды и фотодиоды очень небольшого размера, и выбираются, читаются контроллером дисплея аналогично опросу пикселей дисплейной матрицы, и расположены рядом с субпикселями RGB каждой ячейки матрицы. Таким образом, каждый такой интерактивный пиксель дисплея имеет LED-ячейки с 5 типами диодов: светоизлучающие светодиоды в видимом красном, зелёном, голубом и невидимом инфракрасном диапазоне излучения, и пятый тип - фотодиоды в принимающем инфракрасном диапазоне.
Новый дисплей содержит массив транзисторов, несколько слоев металлизации, а также межслойные соединения, цветные фильтры, слои OLED, сенсоры и ряд дополнительных компонентов: коммутаторы, инструменты защиты от электростатического разряда, фотодиоды и детектор, который регистрирует излучение в инфракрасном диапазоне. Интеграция последнего позволит отказаться от отдельного модуля для считывания отпечатков пальцев.
Стоит отметить, что это не первый патент Apple, который описывает технологию интеграции дактилоскопического сенсора в дисплей iPhone. В предыдущей заявке компания описала технологию емкостного зондирования, которая работает через микрощели в поверхности. Для повышения точности считывания используются электростатические линзы с множеством чувствительных элементов. При этом такой ёмкостный сенсор для считывания отпечатков функционирует через дисплей. Таким образом дактилоскопический сканер может быть расположен под дисплеем и смартфон избавится от кнопки Home. |
